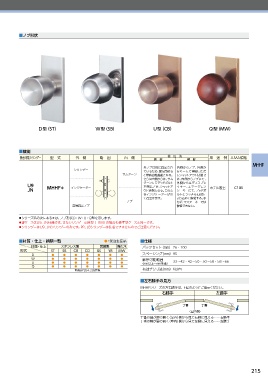

Page 215 - 2018MIWAカタログ

■ノブ形状

D型（ST） W型（SB） U型（CB） Q型（MW）

■機能
使 用 法
装着可能シリンダー 型 式 外 側 略 図 内 側 用 途 例 JLMA規格
施 錠 解 錠
MHHF
外ノブは常に固定され 内側からノブ、外側か
シリンダー
ているため、扉を閉める らキーにて解錠。ただ
サムターン と常時自動施錠となる。 しシャットアウト状態で
さらに内側からは、サム は、内側からノブにて、
ターンにてデッドボルト 外側からはディスプレ
U9 MHHF＊ インジケーター を突出させ、 シャットア イキー、エマージェン ホテル客室 C105
JN ウト状態となる。このと シーキーにて、デッドボ
きインジケーターが出 ルトとラッチを同時に
て在室を示す。 引っ込めて解錠する。子
ノブ カギ、マスターキーでは
常時固定ノブ 解錠できない。
● シリーズ名の次にある＊は、ノブ形状D・W・U・Q型を示します。
● 錠ケースはU9、JN共通です。またシリンダー交換型（ーRM）の場合も標準型ケースと同一です。
● シリンダーはU9、JNシリンダーのみです。PR、LBシリンダーは装着できませんのでご注意ください。

■材質・仕上・納期一覧 ●：受注生産品 ■仕様
材質・仕上 ステンレス製 黄銅製 強化木 バックセット（mm）76・100
形状 ST SB CB CD BS YB MW
D ● ● ● ● ● ● ● スペーシング（mm）95
W ● ● ● ● ● ● ● 扉厚可能範囲
U ● ● ● ● ● ● ● （mm以上〜mm未満） 33〜42・42〜50・50〜58・58〜66
Q ● ● ● ● ● ● ●
色調はP204、205参照 有効チリ寸法（mm）6以内

■左右勝手の見方
.))'γϦʔζͷࠨӈউख͸ɺԼهͷΑ͏ʹ͝ࢦ͍ࣔͩ͘͞ɻ
ӈউख ࠨউख

ஸ൪ ஸ൪
ʪࣨ಺ଆʫ
ஸ൪ͷ͕࣠൶ͷ։͘ʢࣨ಺ʣଆ͔Βݟͯӈଆʹݟ͑Δʜʜӈউख
ஸ൪ͷ͕࣠൶ͷ։͘ʢࣨ಺ʣଆ͔Βݟͯࠨଆʹݟ͑Δʜʜࠨউख

215
