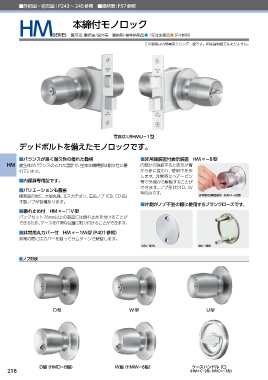

Page 218 - 2018MIWAカタログ

■外形図・切欠図：P243〜245参照 ■価格表：P57参照

本締付モノロック

HMSERIES ■用途：事務室／倉庫等 ■納期：標準納期品● /受注生産品●（P4参照）

この製品は内部専用シリンダー錠です。指定建物錠ではありません。

写真はU9HMUー1型

デッドボルトを備えたモノロックです。

■バランスが良く耐久性の優れた機構 ■非常開装置付表示装置 HM＊ー8型
HM 錠全体がバランスのとれた設計で、堅牢な機構部は耐久性に優 内部から施錠すると表示が青
れています。 から赤に変わり、使用中を示
します。非常時にヘアーピン
■内部扉専用錠です。 等で外側から解錠することが
できます。ノブ形状はD、W
■バリエーションも豊富
型のみです。
標準品の他に、大型丸座、エスカチオン、着色ノブ（CB、CD色） 非常時の解錠操作（HM＊ー8型）
木製ノブが各種あります。
■片側がノブ不要の際に使用するブランクローズです。
■振れ止め付 HM＊ー□V型
バックセット76mm以上の製品には振れ止めを付けることが
できるため、ケースを正常な位置に取り付けることができます。

■非常用丸カバー付 HM＊ー1M型（P401参照）
非常の際にはカバーを割ってサムターンで解錠します。
HM・BRN HM・BRK

■ノブ形状

D 型 W 型 U 型

D型（HMDー8型） W型（HMWー8型） ケースハンドル（C）
218 （HM＊Cー2型、HMC＊ー3型）
