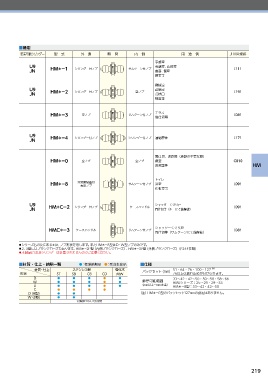

Page 219 - 2018MIWAカタログ

■機能

装着可能シリンダー 型 式 外 側 略 図 内 側 用 途 例 JLMA規格
事務室
U9 HM＊ー1 シリンダー付ノブ サムターン付ノブ 会議室、応接室 Ⅰ111
JN 書斎、個室
寝室等

機械室
U9 HM＊ー2 シリンダー付ノブ 空ノブ 設備室 Ⅰ191
JN 点検口
物置等

テラス
HM＊ー3 空ノブ サムターン付ノブ Ⅰ081
間仕切等

U9 HM＊ー4 シリンダー付ノブ シリンダー付ノブ 連絡扉等 Ⅰ171
JN

間仕切、通路扉（施錠の不要な扉）
HM＊ー0 空ノブ 空ノブ 病室 C010
湯沸室等 HM

トイレ
非常開装置付
HM＊ー8 サムターン付ノブ 浴室 Ⅰ091
表示ノブ
化粧室等

U9 HM＊Cー2 シリンダー付ノブ ケースハンドル シャッターくぐり戸 Ⅰ091
JN 間仕切等（キーにて施解錠）

シャッターくぐり戸
HMC＊ー3 ケースハンドル サムターン付ノブ Ⅰ081
間仕切等（サムターンにて施解錠）
● シリーズ名の次にある＊は、ノブ形状を示します。またHM＊ー8型はD・W型ノブのみです。
● 2、3型にはブランクローズもあります。HM＊ー2P型（内側ブランクローズ）、HM＊ー3P型（外側ブランクローズ）（P244参照）
● 本製品にはLBシリンダーは装着できませんのでご注意ください。
■材質・仕上・納期一覧 ●：標準納期品 ●：受注生産品 ■仕様
材質・仕上 ステンレス製 強化木 51・64・76・100・127 （注）
形状 ST SB CB CD MW バックセット（mm） 76以上は振れ止めが付けられます。
D ● ● ● ● ● 33〜42・42〜50・50〜58・58〜66
W ● ● ● ● ● 扉厚可能範囲 HMSシリーズ：25〜29・29〜33
U ● ● ● ● ● （mm以上〜mm未満） HM＊ー8型：33〜42・42〜50
C ● ● ● ●
D（8型） ● ● （注）HM＊ー0型のバックセット127mmの設定はありません。
W（8型） ● ●
色調はP204、205参照
