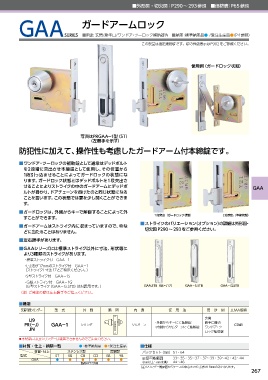

Page 267 - 2018MIWAカタログ

■外形図・切欠図：P290〜293参照 ■価格表：P65参照

ガードアームロック

GAA SERIES ■用途：玄関／勝手口／ワンドア・ツーロック補助錠等 ■納期：標準納期品● /受注生産品●（P4参照）

この製品は指定建物錠です。錠の性能表示はP902をご参照ください。

使用例（ガードロック状態）

写真はPRGAAー1型（ST）
（左勝手を示す）

防犯性に加えて、操作性も考慮したガードアーム付本締錠です。

■ ワンドア・ツーロックの補助錠として通常はデッドボルト
を2段階に突出させ本締錠として使用し、その位置から
1段引っ込ませることによってガードロックの状態にな
ります。ガードロック状態とはデッドボルトを１段突出さ
せることによりストライクの中のガードアームにデッドボ
GAA
ルトが掛かり、ドアチェーンを掛けたのと同じ状態になる
ことを言います。この状態では扉を少し開くことができま
す。
■ ガードロックは、外側からキーで解錠することによって外
1段突出（ガードロック状態） 2段突出（本締状態）
すことができます。
■ ストライクのバリエーション（オプション）の詳細は外形図・
■ ガードアームはストライク内に収まっていますので、枠な
切欠図 P290〜293をご参照ください。
どに当たることはありません。
■ 左右勝手があります。
■ GAAシリーズには標準ストライク以外に寸法、形状等に
より3種類のストライクがあります。
・標準ストライク付 GAAー1
・L寸法が17mmのストライク付 GAAー1
（ストライクL寸法17とご指示ください。）
・S型ストライク付 GAAー1S
・G型ストライク付 GAAー1G
（G型ストライク（GAAーG.STB）は対震用です。） GAA.STB（SK=L17） GAAーS.STB GAAーG.STB
（注）ご発注の際は左右勝手をご指示ください。

■機能

装着可能シリンダー 型 式 外 側 略 図 内 側 使 用 法 用 途 例 JLMA規格
玄関
U9 ・外側からキーにて施解錠 勝手口等の
PR（ーJ） GAAー1 シリンダー サムターン ・内側からサムターンにて施解錠 ワンドア・ツー C041
JN
ロック補助錠
● 本製品にはLBシリンダーは装着できませんのでご注意ください。
■材質・仕上・納期一覧 ●：標準納期品 ●：受注生産品 ■仕様
材質・仕上 ステンレス製 黄銅製 バックセット（mm）51・64
型式 ST SB CB CD BS YB
GAA ● ● ● ● ● ● 扉厚可能範囲 33〜35・35〜37・37〜39・39〜42・42〜44
色調はP77参照 （mm以上〜mm未満） 44〜46
（注）シリンダー側扉面からケースの中心までの寸法は18mmのみとなります。
267
