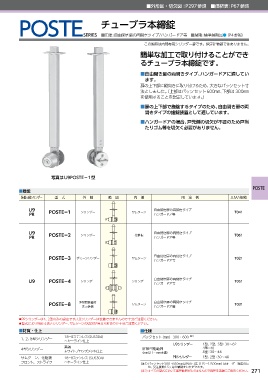

Page 271 - 2018MIWAカタログ

■外形図・切欠図：P297参照 ■価格表：P67参照

チューブラ本締錠

POSTESERIES ■用途：自由開き扉の両開きタイプ／ハンガードア等 ■納期：標準納期品●（P4参照）

この製品は内部専用シリンダー錠です。指定建物錠ではありません。
簡単な加工で取り付けることができ

るチューブラ本締錠です。

■自由開き扉の両開きタイプ、ハンガードアに適してい
ます。
扉の上下部に縦向きに取り付けるため、大きなバックセット寸
法としました。（上部はバックセット600mm、下部は 300mm
を使用することを想定しています。）

■扉の上下部で施錠するタイプのため、自由開き扉の両
開きタイプの施錠装置として適しています。
■ハンガードアの場合、戸先側の切欠が不要のため戸当
たりゴム等を切欠く必要がありません。

写真はU9POSTEー1型

■機能 POSTE
装着可能シリンダー 型 式 外 側 略 図 内 側 用 途 例 JLMA規格

U9 POSTEー1 シリンダー サムターン 自由開き扉の両開きタイプ T041
PR ハンガードア等

U9 POSTEー2 シリンダー 化粧板 自由開き扉の両開きタイプ T061
PR ハンガードア等

自由開き扉の両開きタイプ
POSTEー3 ダミーシリンダー サムターン T021
ハンガードア等

自由開き扉の両開きタイプ
U9 POSTEー4 シリンダー シリンダー T051
ハンガードア等

非常開装置付 自由開き扉の両開きタイプ
POSTEー8 サムターン T031
表示装置 ハンガードア等

● PRシリンダーは1、2型のみの設定です。LBシリンダーは装着できませんので十分ご注意ください。
● 型式により外形寸法とシリンダー、サムターンの切欠が異なりますので十分ご注意ください。
■材質・仕上 ■仕様
18ー8ステンレス（SUS304） バックセット（mm）300・600 （注1）
1、2、8型シリンダー
ヘヤーライン仕上
U9シリンダー 1型、2型、3型：30〜62
黄銅 4型：40
4型シリンダー 扉厚可能範囲
ホワイトブロンズメッキ仕上
（mm以上〜mm未満） 8型：30〜46
サムターン、化粧板 18ー8ステンレス（SUS304） PRシリンダー 1型、2型：30〜46
フロント、ストライク ヘヤーライン仕上
（注1） バックセット300・600mm以外の寸法（115〜1,500mm）はオーダー対応のた
め、受注後約1.5ヶ月の納期をいただきます。
（注2） すべての型式において扉厚範囲がとれませんので扉厚を正確にご指示ください。 271
