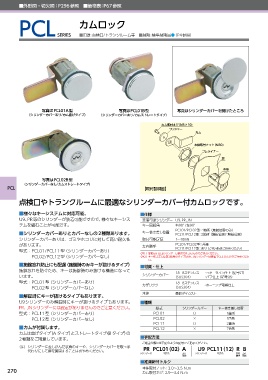

Page 270 - 2018MIWAカタログ

■外形図・切欠図：P296参照 ■価格表：P67参照

カムロック

PCL SERIES ■用途：点検口/トランクルーム等 ■納期：標準納期品●（P4参照）

写真はPCL01A型 写真はPCL01B型 写真はシリンダーカバーを開けたところ
（シリンダーカバーあり/カム曲げタイプ） （シリンダーカバーあり/カムストレートタイプ）
ΧϜऔ෇ωδʢ. ʷ ʣ
ϫογϟʔ
ΧϜ

ຊମऔ෇φοτʢ.
ΰϜϥΠφʔ
൶
ຊମ

写真はPCL02B型
（シリンダーカバーなし/カムストレートタイプ）
PCL 【取付説明図】

点検口やトランクルームに最適なシリンダーカバー付カムロックです。

■様々なキーシステムに対応可能。 ■仕様
U9、PR等のシリンダーが装着可能ですので、様々なキーシス 装着可能シリンダー U9、PR、JN
テムを組むことが可能です。 キー回転角 右90°/左90°
PCL01/PCL02型：1箇所（施錠位置のみ）
■シリンダーカバーありとカバーなしの2種類あります。 キー抜き差し位置 PCL11/PCL12型：2箇所（施錠位置と解錠位置）
シリンダーカバーありは、ゴミやホコリに対して高い耐久性 取付可能扉厚 1〜10mm
があります。 左右勝手 PCL01/PCL02型：共通
PCL11/PCL12型：あり （ご発注時はご指示ください）
型式： PCL01/PCL11型（シリンダーカバーあり）
（注1） 本製品にはLBシリンダーは装着できませんのでご注意ください。
PCL02/PCL12型（シリンダーカバーなし） （注2） キー抜き差し位置2箇所のタイプはPR、JNシリンダーは装着できませんのでご注意くださ
い。
■ 施錠忘れ防止にも配慮（施錠時のみキーが抜けるタイプ） ■材質・仕上
施錠忘れを防ぐため、キーは施錠時のみ抜ける構造になって 18ー8ステンレス ・ヘヤーライン仕上（記号ST）
います。 シリンダーカバー （SUS304） ・バフ仕上（記号SB）
型式： PCL01型（シリンダーカバーあり） 18ー8ステンレス
カザリツツ ・ホーニング電解仕上
PCL02型（シリンダーカバーなし） （SUS304）
本体 亜鉛ダイカスト
■解錠時にキーが抜けるタイプもあります。
U9シリンダーのみ解錠時にキーが抜けるタイプもあります。 ■種類
PR、JNシリンダーには設定がありませんのでご注意ください。 型式 シリンダーカバー キー抜き差し位置
型式： PCL11型（シリンダーカバーあり） PCL01 ○ 1箇所
PCL12型（シリンダーカバーなし） PCL02 × 1箇所
PCL11 ○ 2箇所
■カムが付属します。 PCL12 × 2箇所
カムは曲げタイプ（A タイプ）とストレートタイプ（B タイプ）の
2種類をご用意しています。 ■手配方法
ご発注の際には下記のような記号でご指示ください。
（注）シリンダーに差し込んだ状態のキーや、シリンダーカバーを取っ手
代わりにして扉を開閉することはおやめください。 PR PCL01（02） A U9 PCL11（12） R B
シリンダー名 型式名 カム シリンダー名 型式名 左右 カム
形状 勝手 形状
■推奨締付トルク
本体取付ナット：3.0〜3.5 N.m
270 カム取付ネジ：2.9〜3.4 N.m
