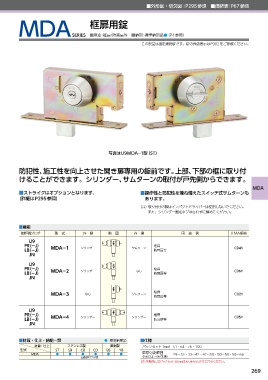

Page 269 - 2018MIWAカタログ

■外形図・切欠図：P295参照 ■価格表：P67参照

框扉用錠

MDA SERIES ■用途：框扉/防音扉等 ■納期：標準納期品●（P4参照）

この製品は指定建物錠です。錠の性能表示はP902をご参照ください。

写真はU9MDAー1型（ST）

防犯性、施工性を向上させた開き扉専用の錠前です。上部、下部の框に取り付
けることができます。シリンダー、サムターンの取付が戸先側からできます。

MDA
■ストライクはオプションとなります。 ■操作性と防犯性を兼ね備えたスイッチ式サムターンも
（詳細はP295参照） あります。

（注） 取り付けの際はインパクトドライバーは使用しないでください。
また、シリンダー固定ネジは忘れずに締めてください。

■機能
装着可能シリンダー 型 式 外 側 略 図 内 側 用 途 例 JLMA規格
U9
PR（ーJ） MDAー1 シリンダー サムターン 框扉 C041
LB（ーJ） 防音扉等
JN

U9
PR（ーJ） MDAー2 シリンダー なし 框扉 C061
LB（ーJ） 防音扉等
JN

框扉
MDAー3 なし サムターン C021
防音扉等

U9
PR（ーJ） MDAー4 シリンダー シリンダー 框扉 C051
LB（ーJ） 防音扉等
JN

■材質・仕上・納期一覧 ●：標準納期品 ■仕様
材質・仕上 ステンレス製 黄銅製 バックセット（mm）51・64・76・100
型式 ST SB CB CD BS YB
MDA ● ● ● ● ● ● 扉厚可能範囲 29〜33・33〜42・42〜50・50〜58・58〜66
色調はP77参照 （mm以上〜mm未満）
（注）本製品にはバックセット38mmはありませんのでご注意ください。
