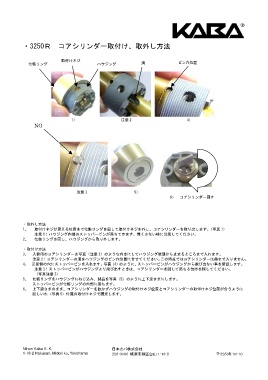

・3250Ｒ コアシリンダー取付け、取外し方法

取付けネジ 溝 ピン穴位置
化粧リング ハウジング

1） 注意 2 4）
NG

注意 3 5）
6） コアシリンダー回す

・取外し方法
1、 取付けネジが見える位置まで化粧リングを回して取付けネジを外し、コアシリンダーを取り出します。（写真 1）
注意 1！ハウジング内部のストッパーピンが落ちてきます、無くさない様に注意してください。
2、 化粧リングを回し、ハウジングから取り外します。

・取付け方法
3、 入替用のコアシリンダーを写真（注意 2）のような向きにしてハウジング後部から止まるところまで入れます。
注意 2！コアシリンダーの溝をハウジングのピン穴位置に合せてください。この時点ではコアシリンダーは奥まで入りません。
4、 正面側の穴にストッパーピンを入れます。写真（4）のように、ストッパーピンがハウジングから飛び出ない事を確認します。
注意 3！ストッパーピンがハウジングより飛び出すときは、コアシリンダーを回して落ちる位置を探してください。
（写真注意 3）
5、 化粧リングをハウジングにねじ込み、製品を写真（5）のように上下逆さまにします。
ストッパーピンが化粧リングの内部に落ちます。
6、 上下逆さまのまま、コアシリンダーを抜かずハウジングの取付けネジ位置とコアシリンダーの取付けネジ位置が合うように
回しいれ（写真 6）付属の取付けネジで固定します。
