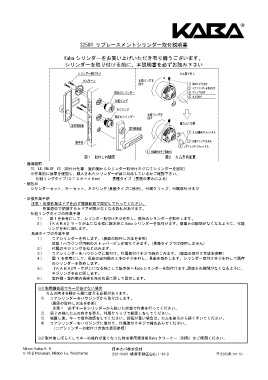

3250R リプレースメントシリンダー取付説明書

Kaba シリンダーをお買い上げいただき有り難うございます。
シリンダーを取り付ける前に、本説明書を必ずお読み下さい
シリンダー取付ネジ カム取り外し
サムターン 化粧リングを
回す １ 取付けネジを外す
２ コアシリンダーを取り出す
既存のシリンダー ３ クリップを外す
４ カムを外す
化粧リング
ネジリング
化粧リングを
既存のシリンダー 回す
縦カムに交換
室内側長座
室外側長座
１ カムを縦向きにセットする
錠本体 ２ 付属クリップで止める
３ コアシリンダーをセットする
４ 付属取付けネジを締める
図１ 取外し外観図 図２ カム方向変更
・適用錠前
TE, LE,SWLSP，FE（取付け仕様：室内側からシリンダー取付けネジにてシリンダーを固定）
※作業前に扉厚を確認し、購入されたシリンダーが扉に対応しているかご確認下さい。
化粧リングタイプ(ＤＴ２８～４６mm) 長座タイプ（長座の厚みによる）
・梱包品
シリンダーセット、キーセット、ネジリング(長座タイプに使用)、付属クリップ、付属取付けネジ

・交換作業手順
注意！交換作業はドアを必ず開扉状態で固定して行ってください。
作業途中で閉扉するとドアが開かなくなる恐れがあります。
化粧リングタイプの作業手順
１） 図 1 を参考にして、シリンダー取付けネジを外し、既存のシリンダーを取外します。
２） 『ＫＡＢＡ』マ－クが上になる様に錠本体に Kaba シリンダーを取付けます。扉面との隙間がなくなるように、化粧
リングを右に回します。
長座タイプの作業手順
１） コアシリンダーを外します。（裏面の取外し方法を参照）
注意！ハウジング内部のストッパーピンが落ちてきます。（長座タイプでは使用しません）
２） 付属のネジリングをねじ込みます。
３） コアシリンダーをハウジングに取付け、付属取付けネジで締めこみます。（裏面の取付け方法を参照）
４） 図 1 を参考にして、長座の室内側の２本のネジを外し、長座を取外します、シリンダー取付けネジを外して既存
のシリンダーを取外します。
５） 『ＫＡＢＡ』マ－クが上になる様にして錠本体へ Kaba シリンダーを取付けます。扉面との隙間がなくなるように、
ネジリングを右に回します。
６） 室外側・室内側の長座を元の位置に戻して固定します。

※1 施開錠位置でキーが抜けない場合
カムの向きを横から縦に替える必要があります。
1） コアシリンダーをハウジングから取り出します。
（裏面の取外し方法を参照）
注意！ 必ずキーをシリンダーから抜いた状態で作業を行ってください。
2） 図 2 の様にカムの向きを替え、付属クリップで組直しをしてください。
3） 組直し後、キーで操作確認をしてください。回転が重い場合は、カムを後ろから軽く叩いてください。
4） コアシリンダーをハウジングに取付け、付属取付けネジで締め込んでください。
（コアシリンダーの取付け方法は裏面参照）

※2 取付後しばらくしてキーの操作が重くなった時は専用潤滑剤 Kaba クリーナー（別売）をご使用ください。

Nihon Kaba K. K. 日本カバ株式会社
1-18-2 Hakusan, Midori ku, Yokohama 226-0006 横浜市緑区白山 1-18-2 T-3250R-01-10
