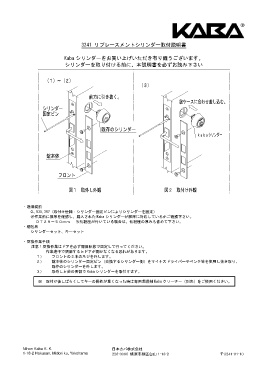

3241 リプレースメントシリンダー取付説明書

Kaba シリンダーをお買い上げいただき有り難うございます。
シリンダーを取り付ける前に、本説明書を必ずお読み下さい
（１）～（２）
（３）
前方に引き抜く。
錠ケースに合わせ差し込む。
シリンダー
固定ピン

既存のシリンダー
ｋａｂａシリンダー

錠本体

フロント

図１ 取外し外観 図２ 取付け外観

・適用錠前
CL,535,397（取付け仕様：シリンダー固定ピンによりシリンダーを固定）
※作業前に扉厚を確認し、購入された Kaba シリンダーが扉厚に対応しているかご確認下さい。
ＤＴ２９～５０ｍｍ ※化粧座が付いている場合は、化粧座の厚みも含めて下さい。
・梱包品
シリンダーセット、キーセット

・交換作業手順
注意！交換作業はドアを必ず開扉状態で固定して行ってください。
作業途中で閉扉するとドアが開かなくなる恐れがあります。
１） フロントの２本のネジを外します。
２） 錠本体のシリンダー固定ピン（交換するシリンダー側）をマイナスドライバーやペンチ等を使用し抜き取り、
既存のシリンダーを外します。
３） 取外しと逆の要領で Kaba シリンダーを取付けます。

※ 取付け後しばらくしてキーの操作が重くなった時は専用潤滑剤 Kaba クリーナー（別売）をご使用ください。

Nihon Kaba K. K. 日本カバ株式会社
1-18-2 Hakusan, Midori ku, Yokohama 226-0006 横浜市緑区白山 1-18-2 T-3241-01-10
