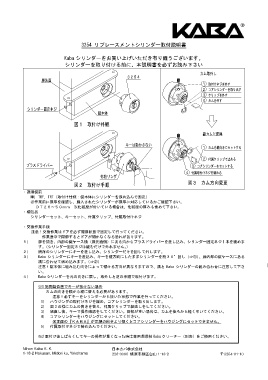

3254 リプレースメントシリンダー取付説明書

Kaba シリンダーをお買い上げいただき有り難うございます。
シリンダーを取り付ける前に、本説明書を必ずお読み下さい
カム取外し
３２５４
扉先面
１ 取付けネジを外す
２ コアシリンダーを取り出す
３ クリップを外す
４ カムを外す
シリンダー固定ネジ
錠本体
図１ 取付け外観
縦カムに変換
キーは動かさない
１ カムを縦向きにセットする
① ２ 付属クリップで止める
プラスドライバー ３ コアシリンダーをセットする
②
４ 付属取付けネジを締める
化粧リング
図２ 取付け手順 図３ カム方向変更
・適用錠前
MM, TRF, TRT（取付け仕様：錠本体にシリンダーを嵌め込んで固定）
※作業前に扉厚を確認し、購入されたシリンダーが扉厚に対応しているかご確認下さい。
ＤＴ２６～５０ｍｍ ※化粧座が付いている場合は、化粧座の厚みも含めて下さい。
・梱包品
シリンダーセット、キーセット、付属クリップ、付属取付けネジ

・交換作業手順
注意！交換作業はドアを必ず開扉状態で固定して行ってください。
作業途中で閉扉するとドアが開かなくなる恐れがあります。
１） 扉を開き、内部の錠ケース横（扉先面側）にある穴からプラスドライバーを差し込み、シリンダー固定ネジ 1 本を緩めま
す。（シリンダー固定ネジは緩むだけで外れません。）
２） 既存のシリンダーにキーを差し込み、シリンダーだけを回して外します。
３） Kaba シリンダーにキーを差込み、キーを縦方向にしたままシリンダーを約３０°回し（⇒①）、扉内部の錠ケースにある
溝に合わせて嵌め込みます。（⇒②）
注意！錠本体に組み込む向きによって傾ける方向が異なりますので、溝と Kaba シリンダーの組み合わせに注意して下さ
い。
４） Kaba シリンダーを元の向きに戻し、取外しと逆の手順で取付けます。

※1 施開錠位置でキーが抜けない場合
カムの向きを横から縦に替える必要があります。
注意！必ずキーをシリンダーから抜いた状態で作業を行ってください。
1） ハウジングの取付けネジを緩め、コアシリンダーを取り出します。
2） 図 3 の様にカムの向きを替え、付属クリップで組直しをしてください。
3） 組直し後、キーで操作確認をしてください。回転が重い場合は、カムを後ろから軽く叩いてください。
4） コアシリンダーをハウジングにセットしてください。
※正面の『ＫＡＢＡ』が正規の向きより傾くとコアシリンダーをハウジングにセットできません。
5） 付属取付けネジで締め込んでください。

※2 取付け後しばらくしてキーの操作が重くなった時は専用潤滑剤 Kaba クリーナー（別売）をご使用ください。
Nihon Kaba K. K. 日本カバ株式会社
1-18-2 Hakusan, Midori ku, Yokohama 226-0006 横浜市緑区白山 1-18-2 T-3254-01-10
