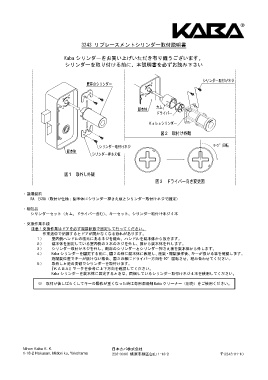

3243 リプレースメントシリンダー取付説明書

Kaba シリンダーをお買い上げいただき有り難うございます。
シリンダーを取り付ける前に、本説明書を必ずお読み下さい
シリンダー取付けネジ
既存のシリンダー

カム
錠本体
ドライバー
Ｋａｂａシリンダー
図２ 取付け外観
シリンダー取付けネジ ９０°回転
錠本体
シリンダー押さえ板

図１ 取外し外観
図３ ドライバー向き変更図

・適用錠前
RA ECRA（取付け仕様：錠本体にシリンダー押さえ板とシリンダー取付けネジで固定）

・梱包品
シリンダーセット（カム、ドライバー含む）、キーセット、シリンダー取付けネジ 4 本

・交換作業手順
注意！交換作業はドアを必ず開扉状態で固定して行ってください。
作業途中で閉扉するとドアが開かなくなる恐れがあります。
１） 室内側ハンドルの根元にあるネジを緩め、ハンドルを錠本体から抜きます。
２） 錠本体を固定している室内側の３本のネジを外し、扉から錠本体を外します。
３） シリンダー取付けネジを外し、既存のシリンダーとシリンダー押さえ板を錠本体から外します。
４） Kaba シリンダーを固定する前に、図 2 の様に錠本体に仮組し、施錠・開錠操作後、キーが抜ける事を確認します。
施開錠位置でキーが抜けない場合、図３の様にドライバー方向を 90°回転させ、組み合わせてください。
５） 取外しと逆の要領でシリンダーを取付けます。
『ＫＡＢＡ』マークを参考に上下方向を確認してください。
Kaba シリンダーを錠本体に固定するときは、同梱しているシリンダー取付けネジ４本を使用してください。

※ 取付け後しばらくしてキーの操作が重くなった時は専用潤滑剤 Kaba クリーナー（別売）をご使用ください。

Nihon Kaba K. K. 日本カバ株式会社
1-18-2 Hakusan, Midori ku, Yokohama 226-0006 横浜市緑区白山 1-18-2 T-3243-01-10
