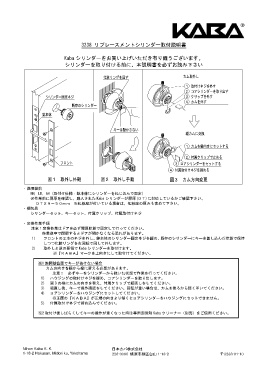

3238 リプレースメントシリンダー取付説明書

Kaba シリンダーをお買い上げいただき有り難うございます。
シリンダーを取り付ける前に、本説明書を必ずお読み下さい
化粧リングを回す カム取外し
１ 取付けネジを外す
２ コアシリンダーを取り出す
シリンダー固定ネジ ３ クリップを外す
４ カムを外す
既存のシリンダー
錠本体

キーは動かさない
縦カムに交換
１ カムを縦向きにセットする
２ 付属クリップで止める
フロント ３ コアシリンダーをセットする
４ 付属取付けネジを締める
図１ 取外し外観 図２ 取外し手順 図３ カム方向変更

・適用錠前
BH, LD, AH（取付け仕様：錠本体にシリンダーをねじ込んで固定）
※作業前に扉厚を確認し、購入された Kaba シリンダーが扉厚(ＤＴ)に対応しているかご確認下さい。
ＤＴ２９～５０ｍｍ ※化粧座が付いている場合は、化粧座の厚みも含めて下さい。
・梱包品
シリンダーセット、キーセット、付属クリップ、付属取付けネジ

・交換作業手順
注意！交換作業はドアを必ず開扉状態で固定して行ってください。
作業途中で閉扉するとドアが開かなくなる恐れがあります。
1） フロントの２本のネジを外し、錠本体のシリンダー固定ネジを緩め、既存のシリンダーにキーを差し込んだ状態で保持
しつつ化粧リングを左回転で回して外します。
2） 取外しと逆の要領で Kaba シリンダーを取付けます。
※『ＫＡＢＡ』マークを上向きにして取付けてください。

※1 施開錠位置でキーが抜けない場合
カムの向きを横から縦に替える必要があります。
注意！ 必ずキーをシリンダーから抜いた状態で作業を行ってください。
1） ハウジングの取付けネジを緩め、コアシリンダーを取り出します。
2） 図 3 の様にカムの向きを替え、付属クリップで組直しをしてください。
3） 組直し後、キーで操作確認をしてください。回転が重い場合は、カムを後ろから軽く叩いてください。
4） コアシリンダーをハウジングにセットしてください。
※正面の『ＫＡＢＡ』が正規の向きより傾くとコアシリンダーをハウジングにセットできません。
5） 付属取付けネジで締め込んでください。

※2 取付け後しばらくしてキーの操作が重くなった時は専用潤滑剤 Kaba クリーナー（別売）をご使用ください。

Nihon Kaba K. K. 日本カバ株式会社
1-18-2 Hakusan, Midori ku, Yokohama 226-0006 横浜市緑区白山 1-18-2 T-3238-01-10
