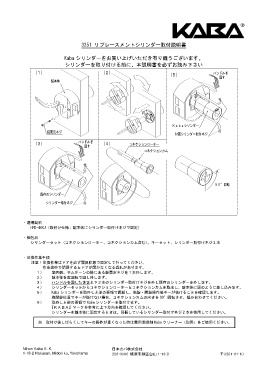

3251 リプレースメントシリンダー取付説明書

Kaba シリンダーをお買い上げいただき有り難うございます。
シリンダーを取り付ける前に、本説明書を必ずお読み下さい
（１） （２） ハンドルを
（５）
回す
錠本体

Ｋａｂａシリンダー
錠固定ネジ
付属シリンダー取付ネジ
（３） ハンドルを （４） コネクションローター
回す
コネクションカム

９０°回転
既存のシリンダー
シリンダー取付ネジ

・適用錠前
HPD-40KJ（取付け仕様：錠本体にシリンダー取付けネジで固定）

・梱包品
シリンダーセット（コネクションローター、コネクションカム含む）、キーセット、シリンダー取付けネジ 2 本

・交換作業手順
注意！交換作業はドアを必ず開扉状態で固定して行ってください。
作業途中で閉扉するとドアが開かなくなる恐れがあります。
１） 室内側、サムターンの隣にある錠固定ネジを１本外します。
２） 錠本体を左回転で回し外します。
３） ハンドルを回したまま上下２本のシリンダー取付けネジを外し既存のシリンダーを外します。
４） シリンダーセットからコネクションローターとコネクションカムを取出し、錠本体に図のように差し込みます。
５） Kaba シリンダーを取外しと逆の要領で仮組し、施錠・開錠操作後キーが抜けることを確認します。
施開錠位置でキーが抜けない場合、コネクションカムの向きを 90°回転させ、組み合わせてください。
６） 取外しと逆の要領で Kaba シリンダーを取付けます。
『ＫＡＢＡ』マークを参考に上下方向を確認してください。
シリンダーを錠本体に固定するときは、同梱しているシリンダー取付けネジ 2 本を使用してください。

※ 取付け後しばらくしてキーの操作が重くなった時は専用潤滑剤 Kaba クリーナー（別売）をご使用ください。

Nihon Kaba K. K. 日本カバ株式会社
1-18-2 Hakusan, Midori ku, Yokohama 226-0006 横浜市緑区白山 1-18-2 T-3251-01-10
