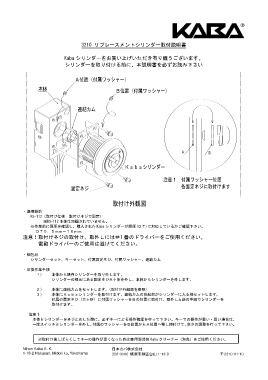

3210 リプレースメントシリンダー取付説明書
Kaba シリンダーをお買い上げいただき有り難うございます。
シリンダーを取り付ける前に、本説明書を必ずお読み下さい
Ａ位置（付属ワッシャー）
本体 Ｂ位置（付属ワッシャー）
連結カム
ＯＮ Ａ Ｂ
ＯＦＦ
Ｋａｂａシリンダー
注意１ 付属ワッシャー位置
固定ネジ 各固定ネジに取付けます
取付け外観図
・適用錠前
KS-112（取付け仕様：取付けネジで固定）
※KS-112 本体は同梱されていません。
※作業前に扉厚を確認し、購入された Kaba シリンダーが扉厚(ＤＴ)に対応しているかご確認下さい。
ＤＴ０．５ｍｍ～１０ｍｍ
注意！取付けネジの取付け、取外しには＃1 番のドライバーをご使用ください。
電動ドライバーのご使用は避けてください。
・梱包品
シリンダーセット、キーセット、付属固定ネジ、付属ワッシャー、連結カム
・交換作業手順
１） 本体から既存シリンダーを取り外します。
シリンダーの根元にある固定ネジ三ヶ所を外し、本体からシリンダーを外します。
２） 本体に連結カムをセットします。（取付け外観図を参照）
３） 本体にＫａｂａシリンダーを取付けます。連結カムの突起部がシリンダーに入る様セットします。
付属の固定ネジ（三ヶ所）に付属ワッシャーをＢの位置に取付け、取外しと逆の手順でシリンダーを
取付けます。
注意 1
本体とシリンダーをネジ止めした際に、必ずキーによる操作確認を行って下さい。キーでの操作が重い・固い場合は、
一度スイッチとシリンダーを外し、付属のワッシャーをＢ位置からＡ位置へ移し締付けて、高さの調整を行って下さい。
※取付け後しばらくしてキーの操作が重くなった時は専用潤滑剤 Kaba クリーナー（別売）をご使用ください。
