Nihon Kaba K.K.
Yokohama, Japan

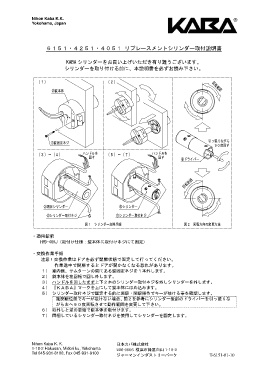

６１５１・４２５１・４０５１ リプレースメントシリンダー取付説明書
KABA シリンダーをお買い上げいただき有り難うございます。
シリンダーを取り付ける前に、本説明書を必ずお読み下さい。
（１） （２）
②錠本体 回転範囲
引っ張りながら
①錠固定ネジ
９０度回す
（３）～（４） ハンドルを （５）～（７） ハンドルを
回す 回す ⑥ドライバー
回転範囲
③既存シリンダー ⑤シリンダー
④シリンダー取付ネジ ⑦シリンダー取付ネジ
図１ シリンダー交換手順 図２ 回転方向の変更方法
・適用錠前
HPD-40KJ（取付け仕様：錠本体に取付けネジにて固定）
・交換作業手順
注意！交換作業はドアを必ず開扉状態で固定して行ってください。
作業途中で閉扉するとドアが開かなくなる恐れがあります。
１） 室内側、サムターンの隣にある錠固定ネジを１本外します。
２） 錠本体を左回転で回し外します。
３） ハンドルを回したまま上下２本のシリンダー取付ネジを外しシリンダーを外します。
４） 『ＫＡＢＡ』マークを上にして錠本体にはめ込みます。
５） シリンダー取付ネジで固定する前に施錠・開錠操作でキーが抜ける事を確認します。
施開錠位置でキーが抜けない場合、図２を参考にシリンダー後部のドライバーを引っ張りな
がら左へ９０度回転させて動作範囲を変更して下さい。
６） 取外しと逆の要領で錠本体を取付けます。
７） 同梱しているシリンダー取付ネジを使用してシリンダーを固定します。
Nihon Kaba K. K. 日本カバ株式会社
1-18-2 Hakusan, Midori ku, Yokohama 226-0006 横浜市緑区白山 1-18-2
Tel 045-931-8100, Fax 045-931-9100
ジャーマンインダストリーパーク T-6151-01-10
