Nihon Kaba K.K.
Yokohama, Japan

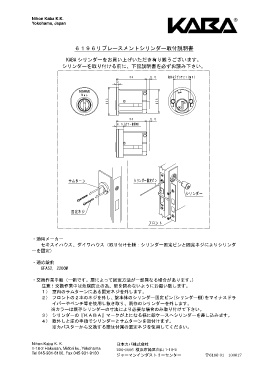

６１９６リプレースメントシリンダー取付説明書

KABA シリンダーをお買い上げいただき有り難うございます。
シリンダーを取り付ける前に、下記説明書を必ずお読み下さい。

３６ ３．５ 取付ネジピッチ２１（Ｍ５）
３

Ｎｅｏ
φ３３ φ２８

３６ ３．５
８．５（カラー使用時）

サムターン シリンダー固定ピン

シリンダー

固定ネジ

フロント

・適用メーカー
セキスイハウス、ダイワハウス（取り付け仕様：シリンダー固定ピンと固定ネジによりシリンダ
ーを固定）

・適応錠前
GFA52，2200M

・交換作業手順（一例です。扉によって固定方法が一部異なる場合があります。）
注意！交換作業中は危険防止の為、扉を閉めないようにお願い致します。
１） 室内のサムターンにある固定ネジを外します。
２） フロントの２本のネジを外し、錠本体のシリンダー固定ピン(シリンダー側)をマイナスドラ
イバーやペンチ等を使用し抜き取り、既存のシリンダーを外します。
※カラーは既存シリンダーの寸法により必要な場合のみ取り付けて下さい。
３） シリンダーの『ＫＡＢＡ』マ－クが上になる様に錠ケースへシリンダーを差し込みます。
４） 取外しと逆の手順でシリンダーとサムターンを取付けます。
※カバスターから交換する際は付属の固定ネジを使用してください。

Nihon Kaba K. K. 日本カバ株式会社
1-18-2 Hakusan, Midori ku, Yokohama 226-0006 横浜市緑区白山 1-18-2
Tel 045-931-8100, Fax 045-931-9100
ジャーマンインダストリーセンター T-6196-01 100617
