Nihon Kaba K.K.
Yokohama, Japan

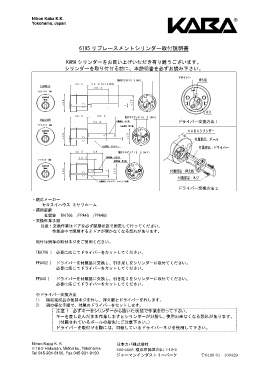

6195 リプレースメントシリンダー取付説明書

KABA シリンダーをお買い上げいただき有り難うございます。
シリンダーを取り付ける前に、本説明書を必ずお読み下さい。

取付ネジピッチ １８．５（Ｍ４） ドライバー 押え板
３２．５ ５６．８（ＤＴ６０時）
完成梱包品 ３８．３
ＴＫ６７０Ｇ 対応
Ｒ
３３ ２８
φ ７ φ
ネジ
３２．５ ５０．５
取付ネジピッチ １８．５（Ｍ４）
付属品使用
３４．６ 付属部品：引き足Ｌ ドライバー交換方法 1
ＰＰＡ４Ｇ２ 対応 付属部品：押え板
ＫＡＢＡシリンダー
Ｒ
３３ ２８
φ ７ φ 付属部品：ボール
付属部品：ドライバー 付属部品：ドライバー
３２．５ ２８ 取付ネジピッチ １８．５（Ｍ４）
１２．５ 付属部品：引き足Ｓ
ＰＰＡ４Ｇ 対応 付属部品：押え板
Ｒ
３３ ７ ２８ 付属部品：押え板
φ φ
付属部品：ネジ

付属部品：ドライバー カットして使用
ドライバー交換方法 2

・適応メーカー
セキスイハウス ミサワホーム
・適用錠前
玄関錠 TK670G /PPA4G /PPA4G2
・交換作業手順
注意！交換作業はドアを必ず開扉状態で固定して行ってください。
作業途中で閉扉するとドアが開かなくなる恐れがあります。

取付は既存の取付ネジをご使用ください。

TK670G ） 必要に応じてドライバーをカットしてください。

PPA4G2 ) ドライバーを付属品に交換し、引き足Ｌをシリンダーに取付てください。
必要に応じてドライバーをカットしてください。

PPA4G ) ドライバーを付属品に交換し、引き足 S をシリンダーに取付てください。
必要に応じてドライバーをカットしてください。

※ドライバー交換方法
1） 梱包完成品の後部ネジを外し、押え板とドライバーを外します。
2） 図の様な手順で、付属のドライバーをセットします。
注意！ 必ずキーをシリンダーから抜いた状態で作業を行って下さい。
キーを差し込んだまま作業しますとシリンダーが分解し、使用出来なくなる恐れがあります。
（付属されているボールの紛失にご注意下さい。）
ドライバーを取付ける際には、同梱しているドライバーネジを使用して下さい。

Nihon Kaba K. K. 日本カバ株式会社
1-18-2 Hakusan, Midori ku, Yokohama 226-0006 横浜市緑区白山 1-18-2
Tel 045-931-8100, Fax 045-931-9100
ジャーマンインダストリーパーク T-6195-01 100329
