Nihon Kaba K.K.
Yokohama, Japan

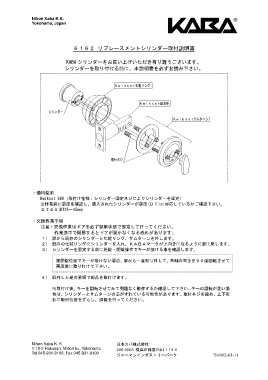

６１６２ リプレースメントシリンダー取付説明書

KABA シリンダーをお買い上げいただき有り難うございます。
シリンダーを取り付ける前に、本説明書を必ずお読み下さい。

Ｋｗｉｋｓｅｔ化粧リング

Ｋｗｉｋｓｅｔ錠本体
シリンダー
Ｋｗｉｋｓｅｔサムターン

取付ネジ

・適用錠前
Kwikset 980（取付け仕様：シリンダー固定ネジによりシリンダーを固定）
※作業前に扉厚を確認し、購入されたシリンダーが扉厚(ＤＴ)に対応しているかご確認下さい。
ＤＴ４０(DT35～45mm)

・交換作業手順
注意！交換作業はドアを必ず開扉状態で固定して行ってください。
作業途中で閉扉するとドアが開かなくなる恐れがあります。
１） 扉から既存のシリンダーと化粧リング、サムターンを外します。
２） 既存の化粧リングにシリンダーを入れ、ＫＡＢＡマークが上向きになるように扉に戻します。
３） シリンダーを固定する前に施錠・開錠操作でキーが抜ける事を確認します。

施開錠位置でキーが抜けない場合、扉から一度取り外して、角軸の向きを９０度回転させて
再度扉に取り付けて下さい。

４） 取外しと逆の要領で部品を取付けます。

※取付け後、キーを回転させてみて問題なく動作するか確認して下さい。キーの回転が重い場
合は、シリンダーとサムターンの芯がずれている可能性があります。取付ネジを緩め、上下左
右に取付位置をずらし、調整を行ってください。

Nihon Kaba K. K. 日本カバ株式会社
1-18-2 Hakusan, Midori ku, Yokohama 226-0006 横浜市緑区白山 1-18-2
Tel 045-931-8100, Fax 045-931-9100
ジャーマンインダストリーパーク T-6162-01-11
