P. 67
Nihon Kaba K.K.
Yokohama, Japan

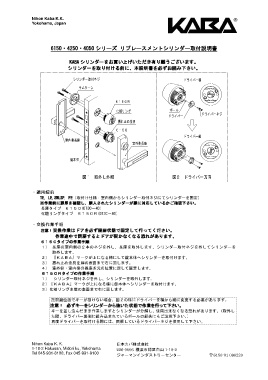

61506150・・42504250・・40504050 シリーズシリーズ リプレースメントシリンダーリプレースメントシリンダー取付説明書取付説明書
6150150・・42504250・・40504050 シリーズシリーズ リプレースメントシリンダーリプレースメントシリンダー取付説明書取付説明書
6
ドライバー ドライバー横 ドライバーネジ
KABA KABA KABA KABAシリンダー シリンダーシリンダー シリンダーをお をおをお をお買買買買いいいい上上上上げいただき げいただきげいただき げいただき有有有有りりりり難難難難うございます うございますうございます うございます。。。。
シリンダー シリンダー シリンダー シリンダーをををを取取取取りりりり付付付付ける けるける ける前前前前にににに、、、、本本本本説明書 説明書説明書 説明書をををを必必必必ずお ずおずお ずお読読読読みみみみ下下下下さい さいさい さい。。。。
シリンダー取付ネジ
サムターン
６１５０Ｒ
ボール
化粧リング
振れ止め金具
６１５０
ドライバー縦
室内側長座
室外側長座
錠本体
・適用錠前
TTTTE, LE, E, LE,E, LE, E, LE,SWLSP SWLSPSWLSP SWLSP，，，，FEFEFEFE（取付け仕様：室内側からシリンダー取付ネジにてシリンダーを固定）
※※※※作業前 作業前作業前 作業前にににに扉厚 扉厚扉厚 扉厚をををを確認 確認確認 確認しししし、、、、購入 購入購入 購入された されたされた されたシリンダー シリンダーシリンダー シリンダーがががが扉扉扉扉にににに対応 対応対応 対応しているかご しているかごしているかご しているかご確認下 確認下確認下 確認下さい さいさい さい。。。。
長座タイプ ６１５０(DT30～40)
化粧リングタイプ ６１５０Ｒ(DT30～40)
・交換作業手順
注意 注意 注意 注意！！！！交換作業 交換作業交換作業 交換作業ははははドア ドアドア ドアをををを必必必必ずずずず開扉状態 開扉状態開扉状態 開扉状態でででで固定 固定固定 固定して してして して行行行行ってください ってくださいってください ってください。。。。
作業途中 作業途中 作業途中 作業途中でででで閉扉 閉扉閉扉 閉扉すると するとすると するとドア ドアドア ドアがががが開開開開かなくなる かなくなるかなくなる かなくなる恐恐恐恐れがあります れがありますれがあります れがあります。。。。
６１５０ ６１５０ ６１５０ ６１５０タイプ タイプタイプ タイプのののの作業手順 作業手順作業手順 作業手順
１） 長座の室内側の２本のネジを外し、長座を取外します、シリンダー取付ネジを外してシリンダーを
取外します。
２） 『ＫＡＢＡ』マ－クが上になる様にして錠本体へシリンダーを取付けます。
３） 振れ止め金具を扉の表面まで右に回します。
４） 室外側・室内側の長座を元の位置に戻して固定します。
６１５０ ６１５０ ６１５０ ６１５０ＲＲＲＲタイプ タイプタイプ タイプのののの作業手順 作業手順作業手順 作業手順
１） シリンダー取付ネジを外し、シリンダーを取外します。
２）『ＫＡＢＡ』マ－クが上になる様に錠本体へシリンダーを取付けます。
３）化粧リングを扉の表面まで右に回します。
施開錠位置でキーが抜けない場合、図２の様にドライバーを横から縦に変更する必要があります。
Nihon Kaba K. K. 図１ 取外し外観 日本カバ株式会社 図２ ドライバー方向
1-18-2 Hakusan, Midori ku, Yokohama 226-0006 横浜市緑区白山 1-18-2
注意 注意 注意 注意！！！！ 必必必必ずずずずキー キーキー キーををををシリンダー シリンダーシリンダー シリンダーからからから から抜抜抜抜いた いたいた いた状態 状態状態 状態でででで作業 作業作業 作業をををを行行行行って ってって って下下下下さい さいさい さい。。。。
キーを差し込んだまま作業しますとシリンダーが分解し、使用出来なくなる恐れがあります。（取外し
Tel 045-931-8100, Fax 045-931-9100
T-6150-01 090220
た際、ドライバー裏側に組み込まれているボールの紛失にもご注意下さい。）
ジャーマンインダストリーセンター
再度ドライバーを取付ける際には、同梱しているドライバーネジを使用して下さい。
