P. 65
Nihon Kaba K.K.
Yokohama, Japan

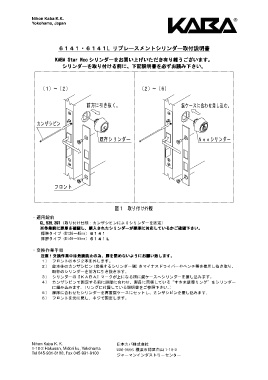

６１１４１４１・・６１６１４１４１L L リプレースメントシリンダーリプレースメントシリンダー取付説明書取付説明書
６６１１４１４１・・６１６１４１４１L L リプレースメントシリンダーリプレースメントシリンダー取付説明書取付説明書
６
（１）～（２） （２）～（６）
前方に引き抜く。 錠ケースに合わせ差し込む。
KABA Star Neo KABA Star Neo KABA Star Neo KABA Star Neoシリンダー シリンダーシリンダー シリンダーをお をおをお をお買買買買いいいい上上上上げいただき げいただきげいただき げいただき有有有有りりりり難難難難うございます うございますうございます うございます。。。。
シリンダー シリンダー シリンダー シリンダーをををを取取取取りりりり付付付付ける けるける ける前前前前にににに、、、、下記説明書 下記説明書下記説明書 下記説明書をををを必必必必ずお ずおずお ずお読読読読みみみみ下下下下さい さいさい さい。。。。
カンザシピン
既存シリンダー Ｎｅｏシリンダー
フロント
図１ 取り付け外観
・適用錠前
CLCLCLCL,,,,535535535535,,,,397397397397（取り付け仕様：カンザシピンによりシリンダーを固定）
※※※※作業前 作業前作業前 作業前にににに扉厚 扉厚扉厚 扉厚をををを確認 確認確認 確認しししし、、、、購入 購入購入 購入された されたされた されたシリンダー シリンダーシリンダー シリンダーがががが扉厚 扉厚扉厚 扉厚にににに対応 対応対応 対応しているかご しているかごしているかご しているかご確認下 確認下確認下 確認下さい さいさい さい。。。。
標準タイプ（Dt36～45mm）６１ ６１６１ ６１４１ ４１４１ ４１
厚扉タイプ（Dt46～55mm）６６６６１１１１４１ ４１４１ ４１ＬＬＬＬ
・交換作業手順
注意 注意 注意 注意！！！！交換作業中 交換作業中交換作業中 交換作業中はははは危険防止 危険防止危険防止 危険防止のののの為為為為、、、、扉扉扉扉をををを閉閉閉閉めないようにお めないようにおめないようにお めないようにお願願願願いいいい致致致致します しますします します。。。。
１） フロントのネジ２本を外します。
２） 錠本体のカンザシピン（交換するシリンダー側）をマイナスドライバーやペンチ等を使用し抜き取り、
既存のシリンダーを前方に引き抜きます。
３） シリンダーの『ＫＡＢＡ』マ－クが上になる様に錠ケースへシリンダーを差し込みます。
４） カンザシピンで固定する前に扉厚に合わせ、製品に同梱している“すきま調整リング”をシリンダー
に組み込みます。（リングに付属している説明書をご参照下さい。）
５） 扉厚に合わせたシリンダーを再度錠ケースにセットし、カンザシピンを差し込みます。
６） フロントを元に戻し、ネジで固定します。
Nihon Kaba K. K. 日本カバ株式会社
1-18-2 Hakusan, Midori ku, Yokohama 226-0006 横浜市緑区白山 1-18-2
Tel 045-931-8100, Fax 045-931-9100
ジャーマンインダストリーセンター
