Nihon Kaba K.K.
Yokohama, Japan

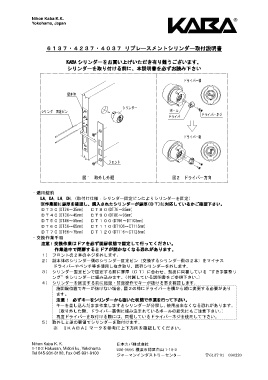

６６１３７１３７・・４２３７４２３７・・４０３７４０３７ リプレースメントシリンダーリプレースメントシリンダー取付説明書取付説明書
６
６１３７１３７・・４２３７４２３７・・４０３７４０３７ リプレースメントシリンダーリプレースメントシリンダー取付説明書取付説明書
ドライバー ドライバー横 ドライバーネジ
KABA KABA KABA KABAシリンダー シリンダーシリンダー シリンダーをお をおをお をお買買買買いいいい上上上上げいただき げいただきげいただき げいただき有有有有りりりり難難難難うございます うございますうございます うございます。。。。
シリンダー シリンダー シリンダー シリンダーをををを取取取取りりりり付付付付ける けるける ける前前前前にににに、、、、本本本本説明書 説明書説明書 説明書をををを必必必必ずお ずおずお ずお読読読読みみみみ下下下下さい さいさい さい
錠本体
シリンダー
ボール
シリンダー固定ピン
ドライバー縦
フロント
・適用錠前
LA, DA, LH LA, DA, LH LA, DA, LH LA, DA, LH，，，，DHDHDHDH，，，，（取付け仕様：シリンダー固定ピンによりシリンダーを固定）
※※※※作業前 作業前作業前 作業前にににに扉厚 扉厚扉厚 扉厚をををを確認 確認確認 確認しししし、、、、購入 購入購入 購入された されたされた されたシリンダー シリンダーシリンダー シリンダーがががが扉厚 扉厚扉厚 扉厚((((ＤＴ ＤＴＤＴ ＤＴ))))にににに対応 対応対応 対応しているかご しているかごしているかご しているかご確認下 確認下確認下 確認下さい さいさい さい。。。。
ＤＴ３０(DT26～35mm) ＤＴ８０(DT76～85mm)
ＤＴ４０(DT36～45mm) ＤＴ９０(DT86～95mm)
ＤＴ５０(DT46～55mm) ＤＴ１００(DT96～DT105mm)
ＤＴ６０(DT56～65mm) ＤＴ１１０(DT106～DT115mm)
ＤＴ７０(DT66～75mm) ＤＴ１２０(DT116～DT125mm)
・交換作業手順
注意 注意 注意 注意！！！！交換作業 交換作業交換作業 交換作業ははははドア ドアドア ドアをををを必必必必ずずずず開扉状態 開扉状態開扉状態 開扉状態でででで固定 固定固定 固定して してして して行行行行ってください ってくださいってください ってください。。。。
作業途中 作業途中 作業途中 作業途中でででで閉扉 閉扉閉扉 閉扉すると するとすると するとドア ドアドア ドアがががが開開開開かなくなる かなくなるかなくなる かなくなる恐恐恐恐れがあります れがありますれがあります れがあります。。。。
１） フロントの２本のネジを外します。
２） 錠本体のシリンダー側のシリンダー固定ピン（交換するシリンダー側の２本）をマイナス
ドライバーやペンチ等を使用し抜き取り、既存シリンダーを外します。
３） シリンダー固定ピンで固定する前に扉厚（ＤＴ）に合わせ、製品に同梱している“すきま調整リ
ング”をシリンダーに組み込みます。（付属している説明書をご参照下さい。）
４） シリンダーを固定する前に施錠・開錠操作でキーが抜ける事を確認します。
施開錠位置でキーが抜けない場合、図２の様にドライバーを横から縦に変更する必要があり
ます。
Nihon Kaba K. K. 図１ 取外し外観 日本カバ株式会社 図２ ドライバー方向
注意 注意 注意 注意！！！！ 必必必必ずずずずキー キーキー キーををををシリンダー シリンダーシリンダー シリンダーからからから から抜抜抜抜いた いたいた いた状態 状態状態 状態でででで作業 作業作業 作業をををを行行行行って ってって って下下下下さい さいさい さい。。。。
1-18-2 Hakusan, Midori ku, Yokohama 226-0006 横浜市緑区白山 1-18-2
キーを差し込んだまま作業しますとシリンダーが分解し、使用出来なくなる恐れがあります。
Tel 045-931-8100, Fax 045-931-9100
T-6137-01 090220
（取り外した際、ドライバー裏側に組み込まれているボールの紛失にもご注意下さい。）
ジャーマンインダストリーセンター
再度ドライバーを取付ける際には、同梱しているドライバーネジを使用して下さい。
５） 取外しと逆の要領でシリンダーを取付けます。
※ 『ＫＡＢＡ』マークを参考に上下方向を確認してください。
