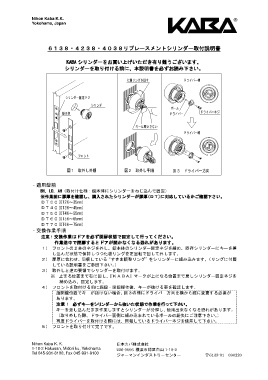

６６１３１３８８・・４２３８４２３８・・４０３８４０３８リプレースメントシリンダーリプレースメントシリンダー取付説明書取付説明書
６１３１３８８・・４２３８４２３８・・４０３８４０３８リプレースメントシリンダーリプレースメントシリンダー取付説明書取付説明書
キーは動かさない ドライバー ドライバー横 ドライバーネジ

KABA KABA KABA KABAシリンダー シリンダーシリンダー シリンダーをお をおをお をお買買買買いいいい上上上上げいただき げいただきげいただき げいただき有有有有りりりり難難難難うございます うございますうございます うございます。。。。
化粧リングを回す
シリンダー シリンダー シリンダー シリンダーをををを取取取取りりりり付付付付ける けるける ける前前前前にににに、、、、本本本本説明書 説明書説明書 説明書をををを必必必必ずお ずおずお ずお読読読読みみみみ下下下下さい さいさい さい。。。。

シリンダー固定ネジ

シリンダー
ボール
錠本体

ドライバー縦

フロント

図１ 取外し外観 図２ 取外し手順

BH, LD, AH BH, LD, AH BH, LD, AH BH, LD, AH（取付け仕様：錠本体にシリンダーをねじ込んで固定）
・適用錠前
※※※※作業前 作業前作業前 作業前にににに扉厚 扉厚扉厚 扉厚をををを確認 確認確認 確認しししし、、、、購入 購入購入 購入された されたされた されたシリンダー シリンダーシリンダー シリンダーがががが扉厚 扉厚扉厚 扉厚((((ＤＴ ＤＴＤＴ ＤＴ))))にににに対応 対応対応 対応しているかご しているかごしているかご しているかご確認下 確認下確認下 確認下さい さいさい さい。。。。
ＤＴ３０(DT26～35mm)
ＤＴ４０(DT36～45mm)
ＤＴ５０(DT46～55mm)
ＤＴ６０(DT56～65mm)
ＤＴ７０(DT66～75mm)

注注注注意意意意！！！！交換作業 交換作業交換作業 交換作業ははははドア ドアドア ドアをををを必必必必ずずずず開扉状態 開扉状態開扉状態 開扉状態でででで固定 固定固定 固定して してして して行行行行ってください ってくださいってください ってください。。。。
・交換作業手順
作業途中 作業途中 作業途中 作業途中でででで閉扉 閉扉閉扉 閉扉すると するとすると するとドア ドアドア ドアがががが開開開開かなくなる かなくなるかなくなる かなくなる恐恐恐恐れがあります れがありますれがあります れがあります。。。。
１） フロントの２本のネジを外し、錠本体のシリンダー固定ネジを緩め、既存シリンダーにキーを差
し込んだ状態で保持しつつ化粧リングを左回転で回して外します。
２） 扉厚に合わせ、同梱している“すきま調整リング”をシリンダーに組み込みます。（リングに付属
している説明書をご参照下さい。）
３） 取外しと逆の要領でシリンダーを取付けます。
※ 止まる位置まで右に回し、『ＫＡＢＡ』マ－クが上になる位置まで戻しシリンダー固定ネジを
締め込み、固定します。
図３ ドライバー方向
４） フロントを取付ける前に施錠・開錠操作後、キーが抜ける事を確認します。
施開錠位置でキーが抜けない場合、図３の様にドライバー方向を横から縦に変更する必要が
あります。
Nihon Kaba K. K. 日本カバ株式会社
1-18-2 Hakusan, Midori ku, Yokohama 226-0006 横浜市緑区白山 1-18-2
注意 注意 注意 注意！！！！ 必必必必ずずずずキー キーキー キーををををシリンダー シリンダーシリンダー シリンダーからからから から抜抜抜抜いた いたいた いた状態 状態状態 状態でででで作業 作業作業 作業をををを行行行行って ってって って下下下下さい さいさい さい。。。。
Tel 045-931-8100, Fax 045-931-9100
キーを差し込んだまま作業しますとシリンダーが分解し、使用出来なくなる恐れがあります。
T-6138-01 090220
（取り外した際、ドライバー裏側に組み込まれているボールの紛失にご注意下さい。）
ジャーマンインダストリーセンター
再度ドライバーを取付ける際には、同梱しているドライバーネジを使用して下さい。
５） フロントを取り付けて完了です。
