Nihon Kaba K.K.
               Yokohama, Japan

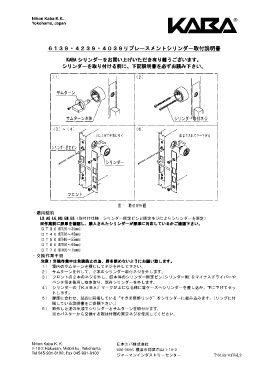

                      ６１３９１３９・・４２３９４２３９・・４０３９４０３９リプレースメントシリンダーリプレースメントシリンダー取付説明書取付説明書
                      ６６１３９１３９・・４２３９４２３９・・４０３９４０３９リプレースメントシリンダーリプレースメントシリンダー取付説明書取付説明書
                      ６  （１）  シリンダー シリンダー シリンダー シリンダーをををを取取取取りりりり付付付付ける けるける ける前前前前にににに、、、、下記説明書 下記説明書下記説明書 下記説明書をををを必必必必ずお ずおずお ずお読読読読みみみみ下下下下さい さいさい さい。。。。











                               KABA KABA KABA KABAシリンダー シリンダーシリンダー シリンダーをお をおをお をお買買買買いいいい上上上上げいただき げいただきげいただき げいただき有有有有りりりり難難難難うございます うございますうございます うございます。。。。


                                                            （２）



                          サムターン





                              サムターン本体
                                                                              シリンダー取付ネジ
                                                                               奥まで入れて下へ下げる
                                           上に上げて手前に引く
                                                            （６）
                        （３）～（４）

                        シリンダー固定ピン


                                                シリンダー










                                                      図１　取付け外観
               ・適用錠前
                   LX,AS,LG,HD,EM,ES LX,AS,LG,HD,EM,ES LX,AS,LG,HD,EM,ES LX,AS,LG,HD,EM,ES（取付け仕様：シリンダー固定ピンと固定ネジによりシリンダーを固定）
                   ※※※※作業前 作業前作業前 作業前にににに扉厚 扉厚扉厚 扉厚をををを確認 確認確認 確認しししし、、、、購入 購入購入 購入された されたされた されたシリンダー シリンダーシリンダー シリンダーがががが扉厚 扉厚扉厚 扉厚にににに対応 対応対応 対応しているかご しているかごしているかご しているかご確認下 確認下確認下 確認下さい さいさい さい。。。。
                   ＤＴ３０(DT26～35mm)
                   ＤＴ４０(DT36～45mm)
                   ＤＴ５０(DT46～55mm)
                   ＤＴ６０(DT56～65mm)
                   ＤＴ７０(DT66～75mm)

               ・交換作業手順
                   注意 注意 注意 注意！！！！交換作業中 交換作業中交換作業中 交換作業中はははは危険防止 危険防止危険防止 危険防止のののの為為為為、、、、扉扉扉扉をををを閉閉閉閉めないようにお めないようにおめないようにお めないようにお願願願願いいいい致致致致します しますします します。。。。
                   １） 室内のサムターンを横にしてネジを外して下さい。
                   ２） サムターンを外して、２本のシリンダー取付ネジを外します。
                   ３） フロントの２本のネジを外し、錠本体のシリンダー固定ピン(シリンダー側)をマイナスドライバーや
                        ペンチ等を使用し抜き取り、既存シリンダーを外します。
                   ４） シリンダーの『ＫＡＢＡ』マ－クが上になる様に錠ケースへシリンダーを差し込み、下に下げてセッ
                        トします。
                   ５） 扉厚に合わせ、製品に同梱している“すきま調整リング”をシリンダーに組み込みます。（リングに付
               Nihon Kaba K. K.   フロント               日本カバ株式会社
                        属している説明書をご参照下さい。）
               1-18-2 Hakusan, Midori ku, Yokohama   226-0006 横浜市緑区白山 1-18-2
                   ６） 取外しと逆の手順でシリンダーとサムターンを取付けます。
               Tel 045-931-8100, Fax 045-931-9100
                                                                                                T-6139-01Vol,2
                        ※カバスターから交換する際は付属の固定ネジを使用してください。
