Nihon Kaba K.K.
Yokohama, Japan

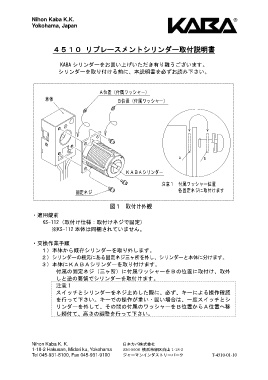

４５１０ リプレースメントシリンダー取付説明書

KABA シリンダーをお買い上げいただき有り難うございます。
シリンダーを取り付ける前に、本説明書を必ずお読み下さい。

Ａ位置（付属ワッシャー）
本体 Ｂ位置（付属ワッシャー）

ＯＮ Ａ Ｂ
Ｏ Ｆ Ｆ
ＫＡＢＡシリンダー

注意１ 付属ワッシャー位置
固定ネジ 各固定ネジに取付けます

図１ 取付け外観

・適用錠前
KS-112（取付け仕様：取付けネジで固定）
※KS-112 本体は同梱されていません。

・交換作業手順
１）本体から既存シリンダーを取り外します。
２）シリンダーの根元にある固定ネジ三ヶ所を外し、シリンダーと本体に分けます。
３）本体にＫＡＢＡシリンダーを取り付けます。
付属の固定ネジ（三ヶ所）に付属ワッシャーをＢの位置に取付け、取外
しと逆の要領でシリンダーを取付けます。
注意 1
スイッチとシリンダーをネジ止めした際に、必ず、キーによる操作確認
を行って下さい。キーでの操作が重い・固い場合は、一度スイッチとシ
リンダーを外して、その間の付属のワッシャーをＢ位置からＡ位置へ移
し締付て、高さの調整を行って下さい。

Nihon Kaba K. K. 日本カバ株式会社
1-18-2 Hakusan, Midori ku, Yokohama 226-0006 横浜市緑区白山 1-18-2
Tel 045-931-8100, Fax 045-931-9100 ジャーマンインダストリーパーク T-4510-01-10
