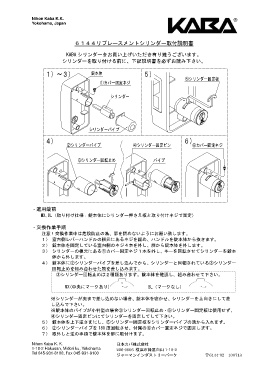

６１４４リプレースメントシリンダー取付説明書

KABA シリンダーをお買い上げいただき有り難うございます。
シリンダーを取り付ける前に、下記説明書を必ずお読み下さい。

１）～３） 錠本体 ５）
⑤シリンダー固定板
①カバー固定ネジ

シリンダー

シリンダーパイプ

４） ６）
②シリンダーパイプ ④シリンダー固定ピン ⑥カバー固定ネジ

③シリンダー回転止め パイプ

・適用錠前
MX,BL（取り付け仕様：錠本体にシリンダー押さえ板と取り付けネジで固定）

・交換作業手順
注意！交換作業中は危険防止の為、扉を閉めないようにお願い致します。
１） 室内側レバーハンドルの根元にあるネジを緩め、ハンドルを錠本体から抜きます。
２） 錠本体を固定している室内側のネジ４本を外し、扉から錠本体を外します。
３） シリンダーの根元にある①カバー固定ネジ１本を外し、キーを回転させてシリンダーを錠本
体から外します。
４） 錠本体に②シリンダーパイプを差し込んでから、シリンダーと同梱されている③シリンダー
回転止めを組み合わせた物を差し込みます。
③シリンダー回転止めは２種類あります。錠本体を確認し、組み合わせて下さい。

MX(中央にマークあり) BL（マークなし）

※シリンダーが奥まで差し込めない場合、錠本体を寝かせ、シリンダーを上向きにして差
し込んで下さい。
※錠本体のパイプが小判型の場合③シリンダー回転止め・⑤シリンダー固定板は使用せず、
④シリンダー固定ピンにてシリンダーを固定してして下さい。
５） 錠本体を上下逆さまにし、⑤シリンダー固定板をシリンダーパイプの溝から入れます。
６） ②シリンダーパイプを 180 度回転させ、付属の⑥カバー固定ネジで固定します。
７） 取外しと逆の手順で錠本体を扉に取付けます。
